اهمیت چاپ بارکد و QR Code روی لیبل مارکینگ
فهرست مطالب
چرا چاپ بارکد و QR Code روی لیبل مارکینگ یک ضرورت صنعتی است؟
در دنیای پرشتاب تولید و صنایع سنگین، زمان و دقت دو عامل تعیینکننده در سودآوری و امنیت کارخانه هستند. تکیه بر مارکینگ سنتی و نوشتن متون طولانی روی لیبلها، نه تنها فضا را محدود میکند، بلکه به دلیل سایش و خوانایی پایین، ریسکهای عملیاتی را به شدت افزایش میدهد. چاپ بارکد و کیو آر کد روی لیبل مارکینگ، راهکاری استاندارد برای اتوماسیون فرآیند شناسایی قطعات، کابلها و تجهیزات است. این فناوری به سازمانها اجازه میدهد تا با حذف عامل انسانی در ورود اطلاعات، سرعت فرآیندهای لجستیک، انبارداری و نگهداری و تعمیرات (نت) را به طور چشمگیری ارتقا دهند.
کاهش خطاهای انسانی و افزایش سرعت ردیابی
ورود دستی اطلاعات فنی یا شماره سریال قطعات به سیستمهای نرمافزاری، همواره با درصد بالایی از خطای تایپی همراه است. مطالعات صنعتی نشان میدهد که در هر ۱۰۰۰ کاراکتر ورود دستی اطلاعات، به طور میانگین ۳ تا ۵ خطا رخ میدهد؛ در حالی که این نرخ در اسکن بارکد به کمتر از ۱ در هر ۱۰۰,۰۰۰ اسکن میرسد. چاپ کدهای ماشینخوان روی لیبل مارکینگ باعث میشود روند ثبت، ورود و خروج قطعات از انبار و ردیابی آنها در خطوط تولید با سرعتی تا ۱۰ برابر بیشتر انجام شود. این دقت بالا، هزینههای ناشی از نصب اشتباه قطعات و توقف خط تولید را به حداقل ممکن میرساند.
- حذف خطاهای تایپی: جایگزینی کامل ورود دستی دادهها با اسکنرهای نوری و لیزری.
- سرعتبخشی به فرآیندها: کاهش زمان بازرسیهای دورهای تجهیزات از چند ساعت به چند دقیقه.
- ردیابی در لحظه (Real-Time): امکان نظارت دقیق بر چرخه عمر قطعه از زمان تولید تا بازیافت.
ذخیرهسازی حجم انبوهی از اطلاعات فنی در فضایی کوچک
یکی از بزرگترین چالشها در مارکینگ قطعات الکترونیکی و تجهیزات ابزار دقیق، کمبود فضا روی بدنه قطعه است. شما نمیتوانید جدول مشخصات فنی، ولتاژ کاری و شماره سریال را روی یک لیبل ۱ در ۲ سانتیمتری چاپ کنید. اما با استفاده از فناوری بارکد و به ویژه QR Code، میتوانید هزاران کاراکتر داده را در یک مربع میلیمتری فشردهسازی کنید. این شناسه میتواند به عنوان یک پل ارتباطی عمل کرده و کاربر را مستقیماً به دفترچه راهنمای PDF، نقشه سیمکشی یا سوابق بازرسی در پایگاه داده شرکت هدایت کند.
| ویژگی / نوع مارکینگ | متن ساده (Text) | بارکد خطی (1D Barcode) | کیو آر کد (2D QR Code) |
|---|---|---|---|
| ظرفیت ذخیره اطلاعات | بسیار محدود (حداکثر چند کلمه) | محدود (حدود ۲۰ تا ۲۵ کاراکتر) | بسیار بالا (تا ۷۰۰۰ کاراکتر عددی) |
| فضای مورد نیاز روی لیبل | زیاد | متوسط (نیاز به فضای طولی) | بسیار کم (قابلیت چاپ در ابعاد میلیمتری) |
| مقاومت در برابر آسیب فیزیکی | با کمی سایش ناخوانا میشود | در صورت آسیب خطوط، ناخوانا میشود | دارای سیستم تصحیح خطا (خوانایی حتی با ۳۰٪ آسیب) |
| نیاز به اتصال آنلاین | ندارد | معمولاً نیازمند دیتابیس متصل | میتواند آفلاین یا لینک به وب باشد |

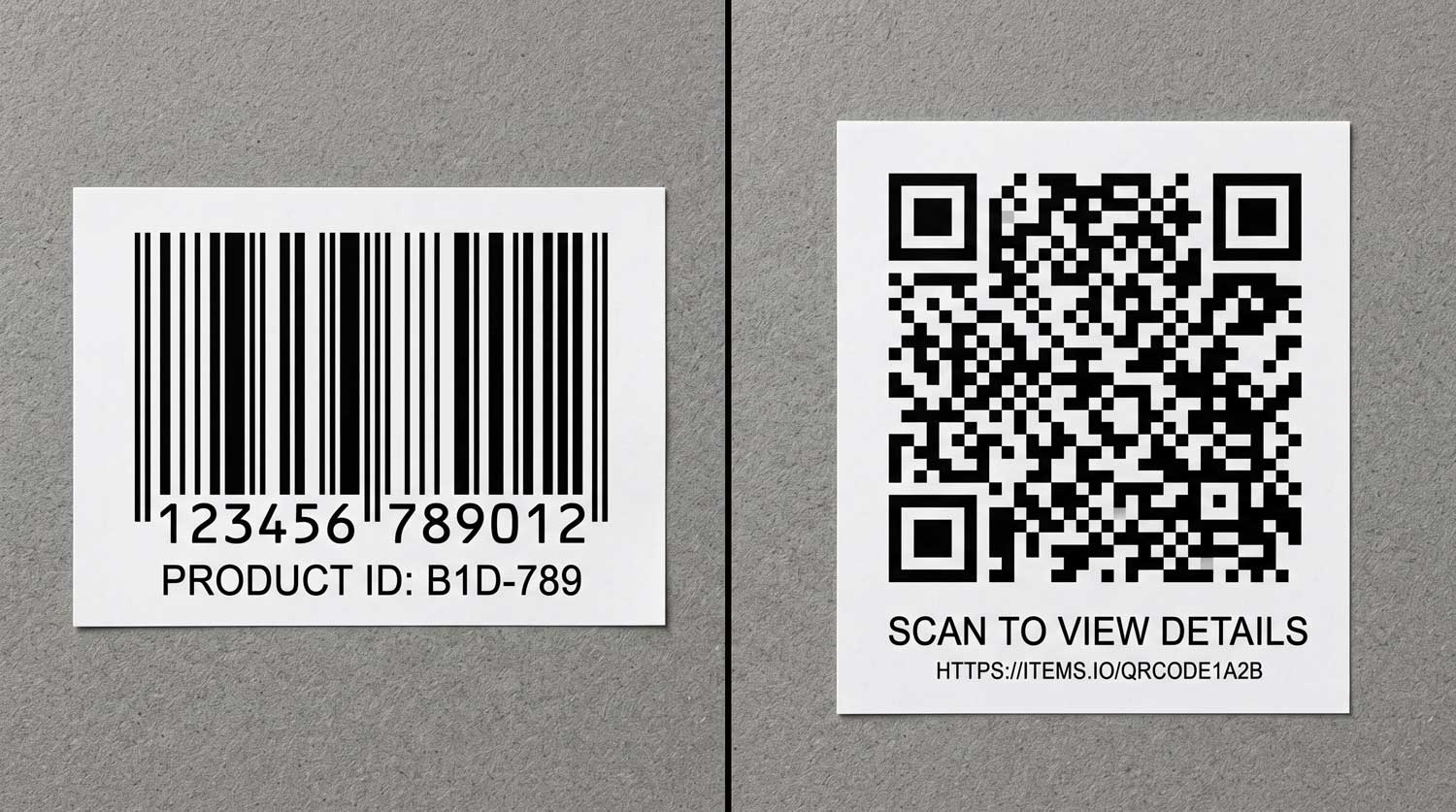

تفاوت بارکد خطی (1D) و کیو آر کد (2D) در صنعت مارکینگ
انتخاب بین بارکدهای میلهای سنتی و کدهای دوبعدی مانند QR Code، یکی از تصمیمات حیاتی در زمان طراحی سیستم مارکینگ است. هرکدام از این دو تکنولوژی مزایا و محدودیتهای خاص خود را دارند و برای کاربردهای متفاوتی در صنعت طراحی شدهاند. درک تفاوتهای ساختاری، سرعت اسکن، و قابلیت بازیابی اطلاعات در این دو نوع کد، به شما کمک میکند تا بهترین گزینه را بر اساس شرایط محیطی کارخانه و نوع تجهیزات خود انتخاب کنید.
کاربردهای بارکد خطی در انبارداری و شناسایی سریع
بارکدهای خطی یا یکبعدی (مانند استانداردهای Code 128 یا Code 39) از خطوط موازی با عرضهای متفاوت تشکیل شدهاند و اطلاعات را تنها در جهت افقی ذخیره میکنند. این نوع بارکدها برای سیستمهای مدیریت انبار (WMS)، خطوط مونتاژ سریع و شناسایی پالتها ایدهآل هستند. دلیل محبوبیت بارکدهای خطی، سهولت و سرعت فوقالعاده در اسکن شدن توسط اسکنرهای لیزری ارزانقیمت است. اگر هدف شما تنها اختصاص یک کد شناسایی یکتا (ID) به قطعه برای فراخوانی اطلاعات از دیتابیس داخلی است، بارکد خطی بهترین و مقرونبهصرفهترین انتخاب خواهد بود.
نکته عملی: در طراحی لیبل برای خطوط تولید متحرک (مانند نوار نقاله)، از بارکدهای خطی استفاده کنید؛ زیرا اسکنرهای ثابت خطی میتوانند آنها را در حین حرکت با سرعت بالا به راحتی بخوانند.
قدرت فوقالعاده QR Code در دسترسی به کاتالوگ و تاریخچه تعمیرات
کدهای دوبعدی مانند QR Code و Data Matrix، اطلاعات را هم در ستونهای افقی و هم در ردیفهای عمودی ذخیره میکنند؛ به همین دلیل ظرفیت داده در آنها دهها برابر بارکدهای سنتی است. در مارکینگ تجهیزات پیچیده، QR Code یک تحول بزرگ ایجاد کرده است. بزرگترین مزیت کد کیو آر در محیطهای صنعتی خشن، بهرهمندی از الگوریتمهای «تصحیح خطای رید-سالامون» (Reed-Solomon Error Correction) است. این ویژگی باعث میشود حتی اگر بخش قابل توجهی از لیبل به دلیل روغن، خط و خش یا حرارت آسیب ببیند یا کثیف شود، اسکنر همچنان بتواند اطلاعات را به طور کامل و دقیق بازخوانی کند.
- دسترسی بدون نیاز به اپلیکیشن خاص: قابلیت اسکن سریع با دوربین تمامی گوشیهای هوشمند.
- انعطافپذیری در پیوندها: قابلیت اتصال مستقیم به صفحات وب، فرمهای ثبت گزارش خرابی و ویدیوهای آموزشی.
- کدهای Data Matrix برای قطعات بسیار ریز: استفاده گسترده در صنایع الکترونیک و بردها برای ابعاد زیر ۲ میلیمتر.
تجهیزات و فناوریهای مورد نیاز برای چاپ بارکد روی لیبل
برای اینکه بارکد یا QR Code چاپشده روی لیبل در طول سالیان متمادی خوانا باقی بماند، به سختافزار و نرمافزار تخصصی نیاز دارید. استفاده از پرینترهای معمولی اداری یا تجهیزات غیراستاندارد، منجر به چاپ کدهایی با لبههای تار یا عدم پایداری جوهر میشود که توسط اسکنرهای صنعتی قابل خواندن نخواهند بود. سیستم مارکینگ حرفهای از سه جزء اصلی تشکیل شده است: پرینتر تخصصی، مواد مصرفی (ریبون و لیبل) و نرمافزار مدیریت طراحی.

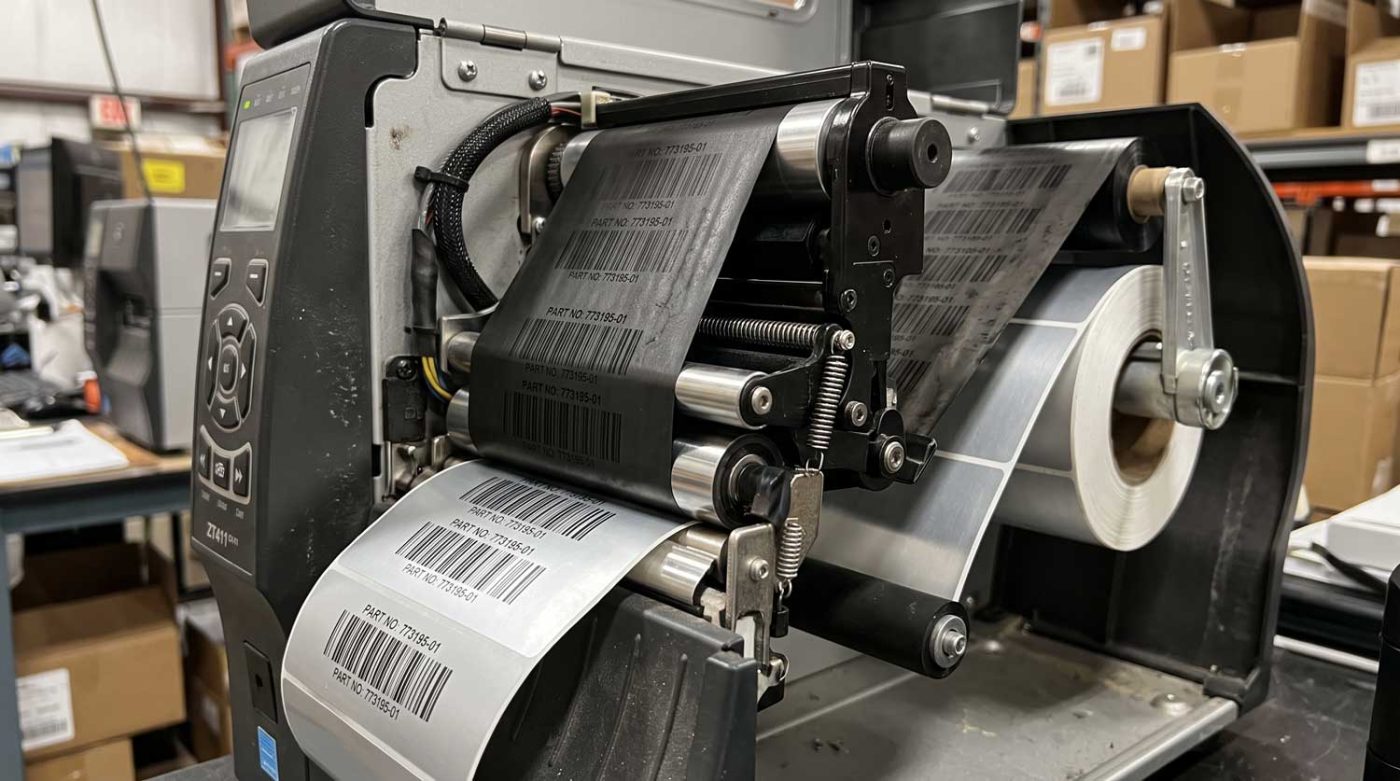

انواع پرینترهای صنعتی و حرارتی (Thermal Transfer در برابر Direct Thermal)
در صنعت مارکینگ، پرینترهای انتقال حرارتی (Thermal Transfer) استانداردی بیرقیب هستند. در این روش، هد پرینتر با ایجاد گرما، جوهر روی ریبون (نوار کاربنی) را ذوب کرده و به طور دائم به بافت متریال لیبل تزریق میکند. این فرآیند چاپ، مقاومت بینظیری در برابر مواد شیمیایی، حرارت و سایش ایجاد میکند. در مقابل، پرینترهای حرارتی مستقیم (Direct Thermal) بدون نیاز به ریبون و تنها با داغ کردن کاغذهای حساس به حرارت کار میکنند؛ این روش برای لیبلهای موقت انبار و ارسال کالا مناسب است، اما به دلیل حساسیت به نور و گرما، به هیچ وجه برای مارکینگ دائم تجهیزات صنعتی توصیه نمیشود.
نقش نرمافزارهای طراحی لیبل و مدیریت مارکینگ
کیفیت خروجی یک لیبل صنعتی تا حد زیادی به نرمافزار طراحی آن بستگی دارد. نرمافزارهای حرفهای مانند BarTender، NiceLabel و ZebraDesigner به شما امکان میدهند تا بارکدها را دقیقاً بر اساس استانداردهای بینالمللی (مانند GS1 یا ISO/IEC 18004) تولید کنید. این ابزارها قابلیت اتصال به پایگاههای داده (مانند Excel، SQL یا SAP) را دارند و میتوانند هزاران لیبل با شماره سریالهای متوالی یا اطلاعات متغیر را به صورت خودکار و بدون دخالت کاربر برای پرینتر ارسال کنند.
- اتصال به دیتابیس: جلوگیری از ایجاد دستی لیبلها و استخراج خودکار دادهها از سیستم ERP کارخانه.
- کنترل رزولوشن (DPI): تنظیم دقیق پیکسلها برای چاپ کدهای بسیار ریز (به ویژه با پرینترهای ۳۰۰ و ۶۰۰ DPI).
- تولید کدهای ترکیبی: قابلیت قرار دادن همزمان بارکد خطی، QR Code و لوگوی شرکت روی یک لیبل کوچک.
انتخاب متریال مناسب برای لیبلهای صنعتی و شرایط سخت
یک بارکد با بهترین کیفیت چاپ و طراحی هم اگر روی متریال اشتباهی پیادهسازی شود، در محیط صنعتی دوامی نخواهد داشت. لیبلهای کاغذی معمولی در مجاورت با رطوبت، روغنهای صنعتی، تابش مستقیم نور خورشید (UV) و تغییرات شدید دمایی به سرعت متلاشی شده یا رنگ میبازند. انتخاب جنس لیبل باید مستقیماً با شرایط محیطی قطعه در طول چرخه عمرش هماهنگ باشد تا شناسایی و مارکینگ بدون خلل ادامه یابد.
لیبلهای پیویسی، متال و پلیامید
صنایع مختلف بر اساس شرایط کاری خود، از پلیمرها و فلزات خاصی برای ساخت لیبل مارکینگ استفاده میکنند. لیبلهای پیویسی (PVC / Vinyl) انعطافپذیری بالایی دارند و برای مارکینگ کابلها و سطوح منحنی عالی هستند. لیبلهای متال (Metalized Polyester) با ظاهری نقرهای و مقاومت کششی بالا، جایگزینی عالی برای پلاکهای فلزی سنگین روی الکتروموتورها و پمپها محسوب میشوند. در نهایت، لیبلهای پلیامید (Polymide / Kapton) قهرمانان مقاومت حرارتی هستند و میتوانند دمای کوره تا ۳۰۰ درجه سانتیگراد را در فرآیند تولید بردهای الکترونیکی (PCB) تحمل کنند.
| متریال لیبل | مقاومت حرارتی (تقریبی) | مقاومت شیمیایی و حلالها | کاربرد اصلی در صنعت مارکینگ |
|---|---|---|---|
| پیویسی (PVC) | تا ۸۰ درجه سانتیگراد | خوب (مقاوم در برابر رطوبت و الکل ضعیف) | مارکینگ کابل، تابلو برق، اموالگردانی عمومی |
| متال (Metalized PET) | تا ۱۵۰ درجه سانتیگراد | بسیار خوب (مقاوم در برابر روغن و سایش) | پلاک مشخصات دستگاهها، قطعات خودرو، تجهیزات فضای باز |
| پلیامید (Kapton) | تا ۳۰۰+ درجه سانتیگراد | عالی (مقاوم در برابر اسیدها و شویندههای قوی) | بردهای الکترونیکی، صنایع هوافضا، محیطهای کورهای |
| تخریبپذیر (Gasset) | تا ۷۰ درجه سانتیگراد | متوسط (به محض تلاش برای کندن خرد میشود) | پلاک اموال امنیتی، برچسب پلمپ و گارانتی |
اهمیت انتخاب ریبون (Ribbon) سازگار با لیبل
یکی از اشتباهات رایج در چاپ بارکد روی لیبل مارکینگ، عدم تطابق جنس ریبون با متریال لیبل است. ریبونها به سه دسته کلی تقسیم میشوند: وکس (Wax)، وکس-رزین (Wax-Resin) و رزین (Resin). اگر برای چاپ روی لیبلهای پلاستیکی و متال از ریبون وکس استفاده کنید، بارکد چاپشده با کوچکترین خراش ناخن یا تماس با دست پاک خواهد شد! برای لیبلهای صنعتی متال و پلیامید، استفاده از ریبونهای تمام رزین (Resin) یک الزام قطعی است. این ریبونها پیوندی شیمیایی با سطح لیبل برقرار کرده و چاپی ضدخش، ضدحلال و کاملاً ماندگار ایجاد میکنند.
بهترین شیوهها (Best Practices) برای طراحی و چاپ بدون خطا
برای دستیابی به حداکثر سرعت اسکن و جلوگیری از وقفههای عملیاتی، رعایت استانداردهای گرافیکی و فنی در زمان طراحی بارکد الزامی است. حتی گرانترین اسکنرها نیز در خواندن بارکدهایی که اصول اولیه اپتیک و کنتراست در آنها رعایت نشده باشد، دچار مشکل میشوند. در ادامه مهمترین اصولی که یک متخصص مارکینگ باید رعایت کند را بررسی میکنیم.
رعایت کنتراست رنگ و منطقه سکوت (Quiet Zone)
اسکنرها بارکد و QR Code را بر اساس میزان بازتاب نور از سطوح روشن و جذب نور در سطوح تیره میخوانند. بنابراین، بالاترین کنتراست ممکن—یعنی چاپ مشکی روی پسزمینه کاملاً سفید یا زرد روشن—بهترین نتیجه را میدهد. به هیچ وجه از ترکیب رنگهایی مانند چاپ قرمز روی زمینه مشکی یا چاپ سبز روی سفید استفاده نکنید. همچنین، حفظ «منطقه سکوت» (Quiet Zone) حیاتی است؛ این منطقه حاشیه سفید و خالی اطراف بارکد است که به اسکنر اعلام میکند کد از کجا شروع و به کجا ختم میشود. اگر متون یا حاشیه لیبل وارد این منطقه شوند، بارکد غیرقابل خواندن خواهد شد.
- قانون منطقه سکوت: حاشیه خالی اطراف QR Code باید حداقل معادل ۴ برابر عرض کوچکترین مربع (ماژول) سازنده کد باشد.
- جلوگیری از اعوجاج (Distortion): نسبت ابعاد (Aspect Ratio) بارکد را در نرمافزار قفل کنید؛ کشیدن دستی بارکد در جهت افقی یا عمودی ساختار آن را تخریب میکند.
- انتخاب سایز مناسب: اندازه QR Code باید با فاصله اسکن متناسب باشد؛ برای اسکن از فاصله ۱ متری، ابعاد کد باید حداقل ۳ در ۳ سانتیمتری باشد.

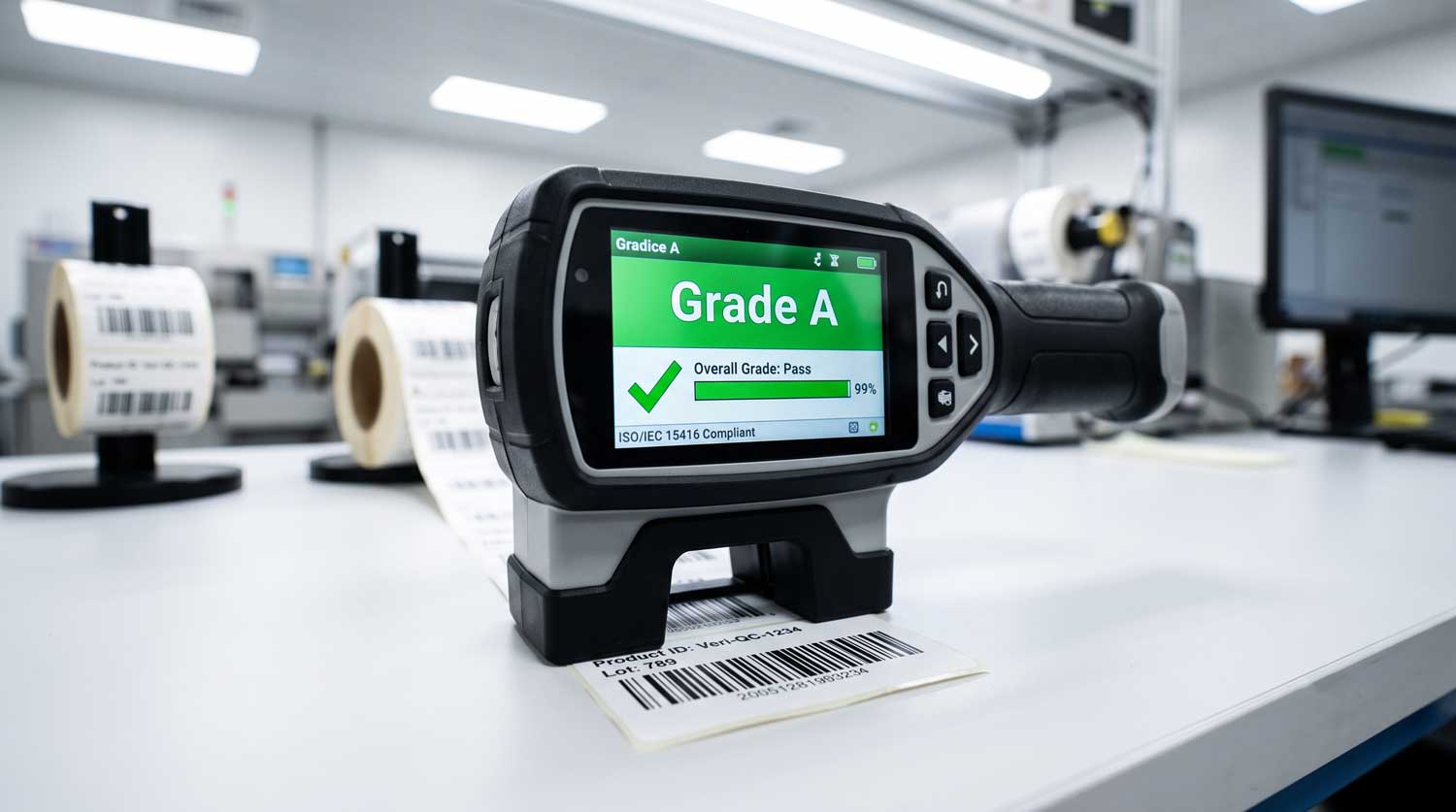

تست خوانایی با اسکنرهای صنعتی و تایید استاندارد ISO
قبل از اینکه هزاران لیبل را چاپ و روی تجهیزات گرانقیمت نصب کنید، حتماً نمونه خروجی را با دستگاههای اعتبارسنجی (Barcode Verifier) یا حداقل با اسکنرهای صنعتی کارخانه تست کنید. تکیه بر اسکن شدن کد با دوربین موبایل در نور عالی دفتر کار، معیار مناسبی برای محیط تاریک و پر گرد و غبار کارخانه نیست. اطمینان حاصل کنید که کیفیت چاپ بارکد بر اساس استاندارد ISO/IEC 15416 (برای بارکد خطی) و ISO/IEC 15415 (برای کدهای دوبعدی) حداقل گرید C یا بالاتر (ترجیحاً Grade A یا B) را کسب کند.
جمعبندی و مسیر حرکت به سمت هوشمندسازی مارکینگ
چاپ بارکد و QR Code روی لیبل مارکینگ، گامی کوچک اما بسیار استراتژیک در مسیر تحول دیجیتال صنایع است. جایگزینی روشهای سنتی با مارکینگ هوشمند، نه تنها خطاهای انسانی را به صفر نزدیک میکند و سرعت ردیابی را افزایش میدهد، بلکه شفافیت و دسترسی به اطلاعات فنی را در تمام سطوح سازمان ممکن میسازد. با انتخاب درست بین بارکدهای خطی و کدهای دوبعدی، استفاده از پرینترهای انتقال حرارتی با ریبونهای رزین، و گزینش متریال مقاوم مانند پیویسی یا متال، میتوانید اطمینان حاصل کنید که شناسه تجهیزات شما برای سالها در سختترین شرایط محیطی بینقص عمل خواهد کرد.
اکنون زمان آن رسیده است که سیستم مارکینگ خود را ارتقا دهید. آیا تا به حال تجربه ناخوشایندی از پاک شدن یا ناخوانا بودن لیبل تجهیزات در محیط کار خود داشتهاید؟ نظرات و تجربیات ارزشمند خود را در بخش دیدگاههای همین پست با ما و دیگر متخصصان صنعت به اشتراک بگذارید. همچنین اگر برای انتخاب متریال لیبل و ریبون مناسب با محیط صنعتی خود به راهنمایی نیاز دارید، همین حالا با کارشناسان فنی ما تماس بگیرید یا راهنمای رایگان انتخاب لیبلهای صنعتی را از سایت دانلود کنید.
سوالات متداول درباره چاپ بارکد و کیو آر کد روی لیبل مارکینگ
۱. آیا میتوان QR Code روی لیبلهای مارکینگ کابل با ابعاد بسیار کوچک چاپ کرد؟
بله. برای ابعاد بسیار کوچک (مانند لیبلهای پرچمی یا حرارتی کابل)، میتوان از نسخههای فشردهتر مانند Micro QR Code یا استانداردهای Data Matrix استفاده کرد که حتی در ابعاد ۲ در ۲ میلیمتر نیز با پرینترهای رزولوشن بالا (۶۰۰ DPI) با وضوح عالی چاپ و اسکن میشوند.
۲. چرا بارکد چاپ شده روی لیبل متال بعد از مدتی توسط اسکنر خوانده نمیشود؟
شایعترین دلیل، استفاده از ریبون نامناسب (مانند وکس یا وکس-رزین ضعیف) در فرآیند چاپ است که در اثر تماس با دست یا مواد شستوشو پاک میشود. دلیل دیگر میتواند انعطاف و بازتاب نور شدید از سطح براق لیبل متال باشد که با تغییر زاویه اسکن یا استفاده از اسکنرهای 2D Imager حل میشود.
۳. بهترین رزولوشن (DPI) پرینتر حرارتی برای چاپ بارکد روی لیبلهای صنعتی چیست؟
برای لیبلهای عمومی و بارکدهای خطی بزرگ، رزولوشن ۲۰۳ DPI کافی است. اما برای چاپ QR Code، متنهای ریز و بارکدهای با تراکم بالا روی لیبلهای الکترونیکی و ابزار دقیق، استفاده از پرینترهای ۳۰۰ DPI یا ۶۰۰ DPI به شدت توصیه میشود.
۴. آیا اسکنرهای لیزری قدیمی میتوانند QR Code چاپ شده روی لیبل را بخوانند؟
خیر. اسکنرهای لیزری سنتی تنها قادر به خواندن بارکدهای یکبعدی (خطی) هستند. برای خواندن کدهای دوبعدی مانند QR Code و Data Matrix، به اسکنرهای نوری (Imager) که بر اساس تصویربرداری دیجیتال کار میکنند، نیاز دارید.
۵. چه تفاوتی بین بارکد میلهای و QR Code در زمان آسیب دیدن لیبل وجود دارد؟
بارکدهای خطی در صورت مخدوش شدن خطوط در جهت افقی، کاملاً از کار میافتند و غیرقابل خواندن میشوند. اما QR Code مجهز به فناوری تصحیح خطا است و بسته به تنظیمات اولیه در زمان طراحی، حتی اگر تا ۳۰ درصد از مساحت آن پاره، کثیف یا مخدوش شود، همچنان اطلاعات را دقیق نمایش میدهد.
