تاثیر شکل بطری و درب بر انتخاب دستگاه سیل؛ هندسه بسته‌بندی را نادیده نگیرید!

تصور کنید که زیباترین و مدرن‌ترین بطری را برای محصول جدید خود طراحی کرده‌اید؛ یک طرح منحصر‌به‌فرد که در قفسه فروشگاه‌ها می‌درخشد. اما درست زمانی که تولید انبوه آغاز می‌شود، با یک کابوس فنی مواجه می‌شوید: دستگاه سیل القایی گران‌قیمتی که خریده‌اید، نمی‌تواند درب‌های خاص شما را به درستی پلمپ کند! نیمی از بطری‌ها نشتی دارند و خط تولید متوقف شده است. این سناریوی ترسناک، نتیجه مستقیم نادیده گرفتن یک اصل مهندسی ساده اما حیاتی است: هندسه ظرف، نوع دستگاه را دیکته می‌کند.

بسیاری از تولیدکنندگان هنگام خرید تجهیزات بسته‌بندی، تنها بر روی سرعت و قیمت تمرکز می‌کنند و فراموش می‌کنند که ویژگی‌های فیزیکی ظرف، تعیین‌کننده اصلی در کارایی و خرید دستگاه سیل القایی است. تاثیر شکل بطری و درب بر انتخاب دستگاه سیل بسیار فراتر از ابعاد ساده است؛ این موضوع به فیزیک میدان‌های مغناطیسی و نحوه توزیع حرارت مربوط می‌شود. در این مقاله جامع، ما شما را راهنمایی می‌کنیم تا با درک رابطه بین انحنای بطری، نوع درب و هد (Head) دستگاه، از هزینه‌های گزاف اشتباه در خرید جلوگیری کنید و خط تولیدی روان و بی‌نقص داشته باشید.

۱. نقش حیاتی طراحی درب بطری: تخت، اسپرت یا فیلیپ‌تاپ؟

اولین و مهم‌ترین عاملی که نوع هد (Coil) دستگاه سیل القایی را تعیین می‌کند، شکل هندسی درب بطری است. دستگاه سیل القایی برای کارکرد صحیح نیاز دارد که فویل آلومینیومی در نزدیک‌ترین فاصله ممکن نسبت به کویل قرار گیرد. هرگونه برآمدگی یا فرورفتگی در طراحی درب، این فاصله حیاتی (Air Gap) را تغییر می‌دهد.

طراحی درب‌ها تنها برای زیبایی نیست؛ آن‌ها تعیین می‌کنند که میدان مغناطیسی چگونه باید به فویل برسد. اگر دستگاهی با هد تخت (Flat Head) برای درب‌های معمولی خریداری کنید و بعداً تصمیم بگیرید از درب‌های اسپرت (Sport Caps) استفاده کنید، با مشکل جدی “سیل ضعیف” مواجه خواهید شد. چرا؟ چون فاصله فویل تا سطح بالایی درب در این دو مدل متفاوت است.

درب‌های تخت معمولی (Flat Caps)

برای درب‌های استاندارد پیچی که سطح بالایی آن‌ها صاف است (مانند درب بطری شیر، سس مایونز یا داروها)، انتخاب دستگاه نسبتاً ساده است. در این حالت، فویل در بالاترین نقطه و نزدیک‌ترین فاصله به دستگاه قرار دارد.

• دستگاه مناسب: برای این نوع درب‌ها، کویل‌های تخت (Flat Coils) بهترین گزینه هستند. این کویل‌ها انرژی را به صورت متمرکز و مستقیم به سطح فویل می‌تابانند و راندمان بسیار بالایی دارند.
• نکته: حتی در درب‌های تخت، اگر لبه‌های درب کمی برآمده باشد، باید فاصله هد را دقیق تنظیم کنید.

درب‌های خاص (Flip-Top, Sport, Spout)

چالش اصلی زمانی آغاز می‌شود که از درب‌های فیلیپ‌تاپ (شامپو)، درب‌های اسپرت (آب معدنی ورزشی) یا درب‌های دارای نازل (روغن موتور) استفاده می‌کنید. در این درب‌ها، فویل آلومینیوم چندین میلی‌متر یا حتی سانتیمتر پایین‌تر از نوک درب قرار دارد.

• دستگاه مناسب: هد تخت نمی‌تواند میدان مغناطیسی را به عمق نفوذ دهد. برای این موارد، حتماً باید از کویل‌های تونلی (Tunnel Coils) استفاده کنید. این کویل‌ها طوری طراحی شده‌اند که میدان مغناطیسی را به اطراف و عمق گردنه بطری می‌فرستند تا فویل که در پایین قرار گرفته، داغ شود.

نکته طلایی: اگر محصولاتی با درب‌های متنوع (هم تخت و هم اسپرت) دارید، خرید یک دستگاه با “کویل اونیورسال” (All-in-one) ممکن است راه‌حل باشد، اما به یاد داشته باشید که بازدهی آن به اندازه دستگاه‌های تخصصی نیست.

۲. قطر دهانه بطری: سایز واقعاً مهم است

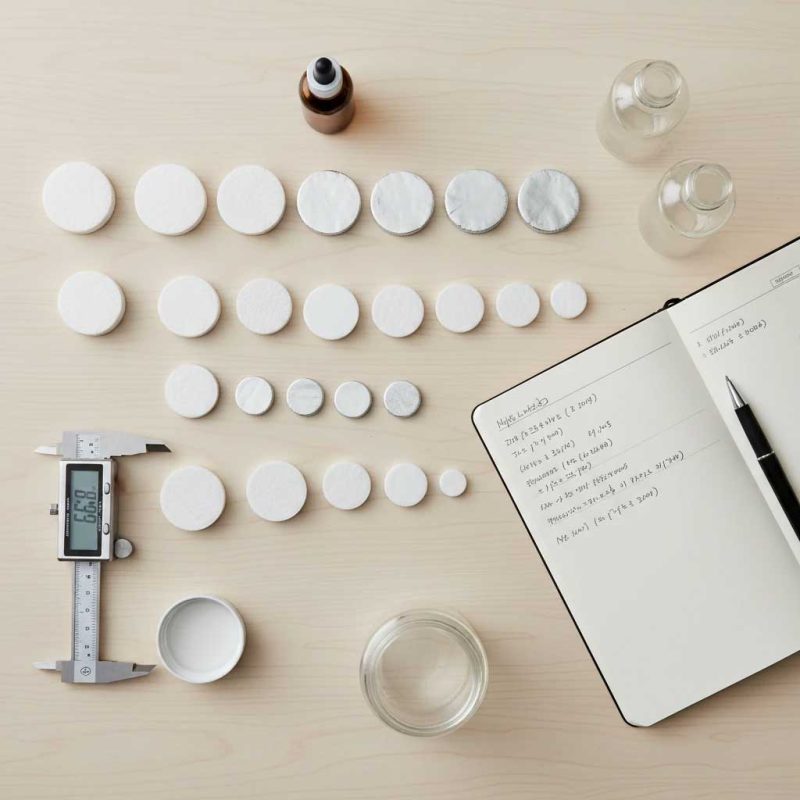

اندازه دهانه بطری، دومین پارامتر تعیین‌کننده در تاثیر شکل بطری و درب بر انتخاب دستگاه سیل است. میدان مغناطیسی ایجاد شده توسط دستگاه، دارای یک “نقطه کانونی” یا محدوده اثرگذاری بهینه است. اگر دهانه بطری خیلی بزرگ یا خیلی کوچک باشد، انرژی هدر می‌رود یا سیل ناقص انجام می‌شود.

هر دستگاه سیل القایی دارای یک بازه عملکردی مشخص است (مثلاً ۲۰ تا ۶۰ میلی‌متر یا ۵۰ تا ۱۲۰ میلی‌متر). تلاش برای سیل کردن یک دهانه ۱۰ میلی‌متری با دستگاهی که برای دهانه‌های ۱۰۰ میلی‌متری طراحی شده، مانند تلاش برای گرم کردن یک فنجان قهوه با آتش‌فشان است!

دهانه‌های کوچک (دارویی و شیمیایی)

برای بطری‌های کوچک با دهانه ۲۰ تا ۴۰ میلی‌متر، تمرکز انرژی بسیار حیاتی است. اگر کویل دستگاه خیلی پهن باشد، میدان مغناطیسی “پراکنده” می‌شود و فویل به دمای ذوب نمی‌رسد.

• چالش: در دهانه‌های کوچک، خطر داغ شدن بیش از حد مرکز فویل و نسوختن لبه‌ها وجود دارد.
• راهکار: استفاده از کویل‌های متمرکز یا تونلی کوچک که انرژی را دقیقاً روی محیط دایره دهانه متمرکز کنند.

دهانه‌های بزرگ (جارها و ظروف مواد غذایی)

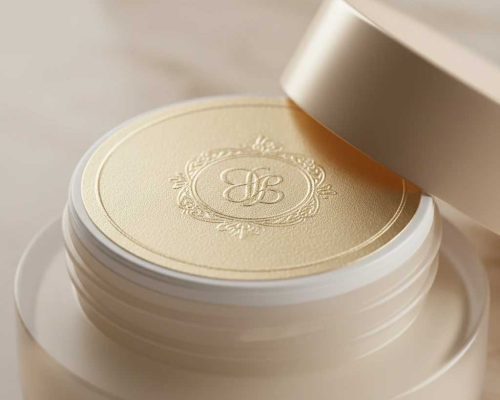

برای ظروفی مثل دبه‌های ترشی، پروتئین‌های بدنسازی یا کرم‌های آرایشی با دهانه بزرگ (بالای ۸۰ میلی‌متر)، توزیع یکنواخت حرارت مشکل اصلی است.

• چالش: اگر از هد کوچک استفاده کنید، فقط وسط فویل گرم می‌شود و لبه‌ها (جایی که باید بچسبد) سرد می‌مانند.
• راهکار: استفاده از هدهای پهن و تخت با طراحی سیم‌پیچ خاص که تمام سطح دهانه را به طور یکنواخت پوشش دهد.

جدول راهنمای سریع سایز دهانه:

۳. شکل بدنه بطری و پایداری در حرکت

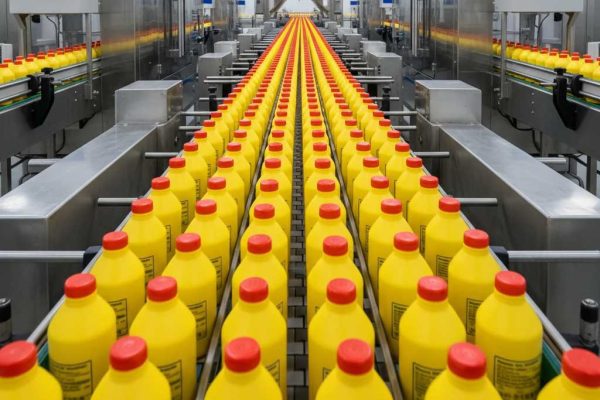

شاید تعجب کنید، اما شکل “بدنه” بطری هم در انتخاب دستگاه سیل مؤثر است. دستگاه سیل القایی معمولاً روی یک نوار نقاله نصب می‌شود و بطری‌ها باید از زیر آن عبور کنند. پایداری بطری در حین حرکت و فاصله آن از هد، مستقیماً تحت تأثیر طراحی بدنه است.

یک اصل کلیدی در سیل القایی، “تراز بودن” (Alignment) است. بطری باید دقیقاً از مرکز هد عبور کند و فاصله عمودی آن ثابت باشد. بطری‌هایی با طراحی‌های عجیب، نامتقارن یا بسیار بلند، این تعادل را بر هم می‌زنند.

بطری‌های دسته‌دار و نامتقارن (Gallic / Jerry Cans)

بطری‌های روغن موتور یا شوینده‌های ۴ لیتری معمولاً دسته‌دار هستند.

• مشکل: دسته بطری ممکن است بلندتر از دهانه باشد یا باعث شود بطری کج روی نوار نقاله قرار گیرد. همچنین اگر بطری نامتقارن باشد، چرخاندن درب‌بند (Capper) ممکن است دهانه را در مرکز قرار ندهد.
• تاثیر بر دستگاه: باید دستگاهی انتخاب کنید که هد آن قابلیت چرخش یا تنظیم زاویه داشته باشد تا با دهانه بطری هم‌راستا شود، بدون اینکه به دسته برخورد کند.

بطری‌های بلند و ناپایدار

بطری‌های بلند و باریک (مثل شربت‌ها یا سس‌های استوانه‌ای) مستعد لرزش و واژگونی روی نوار نقاله هستند.

• مشکل: لرزش باعث می‌شود فاصله هوایی (Air Gap) مدام تغییر کند و سیل یکنواخت انجام نشود.
• راهکار: در این موارد، دستگاه سیل به تنهایی کافی نیست. شما نیاز به “نوار نقاله با نگهدارنده جانبی” (Side Grip Belts) دارید تا بطری را هنگام عبور از زیر هد ثابت نگه دارد. هنگام خرید دستگاه سیل، حتماً به تامین‌کننده بگویید که بطری شما تعادل کمی دارد.

۴. جنس بطری: شیشه در مقابل پلاستیک

اگرچه این مقاله بر “شکل” تمرکز دارد، اما جنس ماده سازنده ظرف نیز هندسه میدان مغناطیسی مورد نیاز را تغییر می‌دهد. ضخامت لبه دهانه در ظروف شیشه‌ای و پلاستیکی متفاوت است و این موضوع بر انتخاب قدرت دستگاه تاثیر می‌گذارد.

تفاوت در انتقال حرارت

• ظروف پلاستیکی (PE/PET): معمولاً لبه‌های نازک و تختی دارند و انتقال حرارت در آن‌ها سریع است. یک دستگاه با توان استاندارد و هد معمولی کار را راه می‌اندازد.
• ظروف شیشه‌ای: لبه دهانه شیشه معمولاً ضخیم‌تر و دارای ناصافی‌های جزئی است. همچنین شیشه “سینک حرارتی” است و گرما را می‌دزدد. برای ظروف شیشه‌ای، فارغ از شکل بطری، به دستگاهی با توان بالاتر و ترجیحاً هدی نیاز دارید که تمرکز حرارتی بیشتری ایجاد کند تا بر ضخامت و سردی شیشه غلبه کند.

نتیجه‌گیری

همان‌طور که دیدیم، تاثیر شکل بطری و درب بر انتخاب دستگاه سیل یک موضوع کلیدی در مهندسی خط تولید است. یک دستگاه سیل گران‌قیمت اگر با هندسه درب (تخت یا اسپرت)، قطر دهانه و پایداری بدنه ظرف شما هماهنگ نباشد، کارایی نخواهد داشت. خرید دستگاه سیل بدون در نظر گرفتن این پارامترها، مانند خرید لباسی است که سایز آن را نمی‌دانید؛ ممکن است زیبا باشد، اما اندازه‌تان نخواهد بود.

1. برای درب‌های اسپرت و فیلیپ‌تاپ، از کویل‌های تونلی استفاده کنید.
2. قطر دهانه بطری باید در بازه طلاییِ کویل دستگاه باشد.
3. اگر بطری شما دسته‌دار یا ناپایدار است، به سیستم‌های نگهدارنده (Guide Rails) و هدهای قابل تنظیم نیاز دارید.

آیا در حال راه‌اندازی خط تولید جدید هستید یا قصد دارید ظرف بسته‌بندی خود را تغییر دهید؟ قبل از هر خریدی، پیشنهاد می‌کنیم نمونه‌ای از بطری و درب خود را برای سازنده دستگاه سیل ارسال کنید تا تست‌های اولیه را انجام دهند. اگر تجربه‌ای در مورد مشکلات ناشی از شکل بطری در سیل کردن دارید، یا سوالی ذهنتان را مشغول کرده، در بخش نظرات همین پست با ما و سایر همکاران به اشتراک بگذارید. تجربه شما می‌تواند از ضرر دیگران جلوگیری کند!
